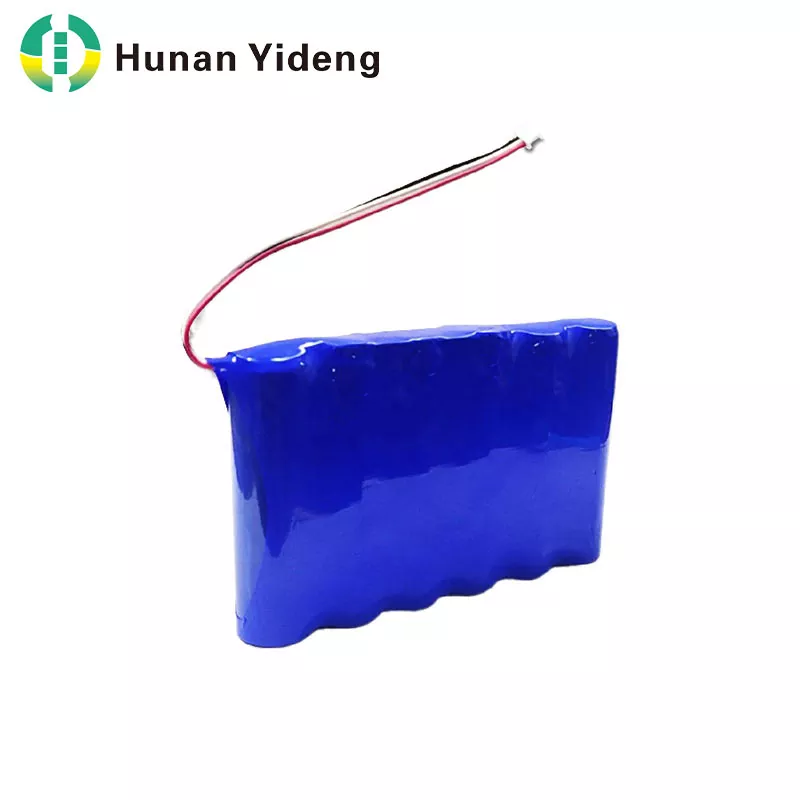

یدنگرا فراهم می کندبسته باتری لیتیوم یونی قابل شارژ 11.1 ولت 4000 میلی آمپر ساعت 18650 3S2P با عمر طولانیبرای الکترونیک قابل حمل، تجهیزات صنعتی، سیستم های نظارت و برنامه های برق سفارشی که به ولتاژ پایدار، ظرفیت عملی و عملکرد قابل شارژ نیاز دارند.
یک بسته باتری لیتیوم یونی 11.1 ولتی 4000 میلی آمپر ساعتی، سه گروه 18650 سلولی متصل به سری را با دو سلول به صورت موازی در هر گروه ترکیب می کند. این پیکربندی 3S2P ولتاژ نامی 11.1 ولت، ظرفیت نامی 4000 میلی آمپر ساعت و تقریباً 44.4 وات ساعت انرژی اسمی را ارائه می دهد. طراحی قابل شارژ آن را به گزینه ای کاربردی برای تجهیزات قابل حمل، سیستم های قدرت پشتیبان، دستگاه های نظارت صنعتی و سایر محصولات الکترونیکی تبدیل می کند. درک مشخصات الکتریکی، الزامات حفاظتی، شرایط شارژ و سازگاری برنامه به سازندگان تجهیزات کمک می کند تا راه حل مناسب باتری را انتخاب کنند. Yideng همچنین از توسعه بسته باتری سفارشی برای برآوردن نیازهای مختلف یکپارچه سازی پشتیبانی می کند.
بسته باتری لیتیوم یون قابل شارژ 11.1 ولت 4000 میلی آمپر ساعتی منبع تغذیه ای است که برای تجهیزات الکترونیکی طراحی شده است که به ولتاژ کاری بالاتر از یک سلول لیتیوم یونی نیاز دارد. برای دستیابی به ولتاژ و ظرفیت مورد نیاز، از سلول‌های استوانه‌ای با فرمت 18650 استفاده می‌کند که در یک پیکربندی الکتریکی خاص مرتب شده‌اند.
اعداد در نام محصول ویژگی های اصلی آن را توصیف می کنند:
این پیکربندی در مجموع شامل شش سلول است. اتصالات سری ولتاژ را افزایش می دهند در حالی که اتصالات موازی ظرفیت موجود را افزایش می دهند. هنگامی که به درستی مهندسی شود، بسته باتری به دست آمده می تواند تعادل مفیدی از ولتاژ، زمان اجرا و انعطاف پذیری بسته بندی را ارائه دهد.
برای توسعه دهندگان تجهیزات، توجه مهم صرفاً ولتاژ اسمی باتری نیست. سازگاری همچنین به تقاضای فعلی، نیازهای شارژ، فضای نصب در دسترس، دمای عملیاتی و مدارهای حفاظتی بستگی دارد.
قبل از انتخاب باتری برای یک محصول تجاری یا سیستم صنعتی، خریداران باید ویژگی‌های الکتریکی رتبه‌بندی شده آن را بررسی کرده و تأیید کنند که بسته کامل با الزامات برنامه مطابقت دارد.
| پارامتر | مشخصات | اهمیت عملی |
|---|---|---|
| مدل باتری | 18650-3S2P | قالب و آرایش سلول را مشخص می کند |
| شیمی باتری | لیتیوم یون | از برنامه های برق قابل شارژ پشتیبانی می کند |
| ولتاژ اسمی | 11.1 ولت | به تعیین سازگاری الکتریکی کمک می کند |
| ظرفیت اسمی | 4000mAh / 4Ah | ظرفیت شارژ نامی را نشان می دهد |
| انرژی اسمی | 44.4 وات ساعت | مبنایی برای تخمین زمان اجرا فراهم می کند |
| پیکربندی سلول | 3S2P | شش سلول در سه گروه سری قرار گرفتند |
| حداکثر جریان شارژ | 1C، با توجه به مشخصات محصول | نرخ شارژ بالای مجاز را تعریف می کند |
| دمای شارژ | 0 تا 50 درجه سانتی گراد | محیط شارژ مشخص شده را تعریف می کند |
| دمای تخلیه | -20 تا 60 درجه سانتی گراد | محیط تخلیه مشخص شده را تعریف می کند |
| چرخه زندگی | شرایط تست اعلام شده توسط سازنده را ببینید | از برنامه ریزی عمر سرویس و جایگزینی پشتیبانی می کند |
مهم:مقادیر بالا بر اساس اطلاعات محصول منتشر شده توسط Yideng است. برای پیکربندی دقیق باتری، محدودیت‌های شارژ، محدودیت‌های تخلیه، و شرایط دما باید با آخرین برگه داده تأیید شوند. حداکثر امتیاز جریان هرگز نباید به عنوان جریان کارکرد مداوم توصیه شده بدون تأیید تلقی شود.
انرژی اسمی را می توان با ضرب ولتاژ اسمی در ظرفیت نامی تخمین زد:
11.1 ولت × 4 آمپر ساعت = 44.4 وات ساعت
این مقدار به مهندسان کمک می کند تا میزان انرژی موجود برای یک برنامه کاربردی را تخمین بزنند. به عنوان مثال، دستگاهی که به طور متوسط 10 وات مصرف می کند، از نظر تئوری تقریباً 4.44 ساعت در رتبه بندی انرژی اسمی کار می کند. زمان اجرای واقعی معمولاً به دلیل تلفات تبدیل، محدودیت‌های دشارژ، دما، قدیمی شدن باتری و تغییر در تقاضای برق کمتر یا متفاوت خواهد بود.
آرایش 3S2P زمانی مفید است که دستگاهی به ولتاژ اسمی تقریباً 11.1 ولت و ظرفیت 4000 میلی آمپر ساعت نیاز دارد. مزایای الکتریکی اتصالات سری و موازی را در یک مجموعه باتری جمع و جور ترکیب می کند.
در آرایش سه سری، ولتاژهای اسمی سه گروه سلولی با هم جمع می شوند. با استفاده از سلول‌های لیتیوم یون اسمی 3.7 ولت، ولتاژ بسته اسمی حاصل 11.1 ولت است. این برای سیستم های الکترونیکی طراحی شده در اطراف این محدوده ولتاژ مناسب است، مشروط بر اینکه الزامات ولتاژ عملیاتی کامل آنها برآورده شود.
هر گروه سری شامل دو سلول موازی متصل است. با سلول‌های مطابق مناسب، اتصالات موازی ظرفیت موجود را در مقایسه با یک سلول افزایش می‌دهند. بنابراین بسته مونتاژ شده می تواند 4000 میلی آمپر ساعت را در حالی که ولتاژ نامی مورد نظر را حفظ می کند، ارائه دهد.
برخلاف باتری‌های یکبار مصرف، بسته‌های لیتیوم یونی قابل شارژ را می‌توان از طریق چرخه‌های شارژ متعدد استفاده کرد. عمر عملی آنها به عادت های شارژ، عمق تخلیه، دما، تقاضای فعلی، شرایط ذخیره سازی و کیفیت سیستم مدیریت سلول و باتری بستگی دارد.
یک بسته باتری را می توان با طول کابل ها، کانکتورها، محفظه های محافظ و ترتیبات نصب مختلف طراحی کرد. این گزینه ها به طراحان محصول کمک می کند تا منبع تغذیه را با نیازهای فیزیکی و الکتریکی تجهیزات خود تطبیق دهند.
پیکربندی باتری 11.1 ولت 4000 میلی آمپر ساعتی می تواند طیف گسترده ای از برنامه ها را پشتیبانی کند، زمانی که ولتاژ، جریان تخلیه، ابعاد و رتبه بندی های محیطی آن با طراحی تجهیزات مطابقت داشته باشد.
مناسب بودن برنامه باید از طریق ارزیابی الکتریکی و مکانیکی ایجاد شود. دستگاه‌هایی با جریان راه‌اندازی بالا، موتورها، فرستنده‌های رادیویی یا عناصر گرمایشی ممکن است به باتری با درجه تخلیه متفاوت یا ملاحظات حرارتی اضافی نیاز داشته باشند.
برای توسعه دهندگان محصول که معماری باتری را مقایسه می کنند، راه حل های باتری لیتیومی Yideng نقطه شروعی برای ارزیابی گزینه های باتری قابل شارژ و الزامات سفارشی سازی است.
انتخاب باتری فقط بر اساس ولتاژ و ظرفیت آن می تواند منجر به مشکلات یکپارچه سازی شود. خریداران باید مشخصات عملیاتی کامل تجهیزات را قبل از تأیید خرید ارزیابی کنند.
ولتاژ اسمی دستگاه و محدوده ورودی مجاز را بررسی کنید. ولتاژ اسمی باتری ولتاژ آن در هر مرحله از شارژ یا دشارژ نیست. تجهیزات باید محدوده ولتاژ کامل بسته را تحمل کنند.
میانگین مصرف برق و زمان عملیات مورد نیاز را تخمین بزنید. به عنوان یک محاسبه اولیه، انرژی اسمی باتری را بر میانگین توان دستگاه تقسیم کنید. برای تلفات تبدیل، ظرفیت ذخیره، اثرات دما و پیری باتری، مقدار مناسبی اعمال کنید.
جریان کارکرد عادی و جریان راه‌اندازی تجهیزات را با محدودیت‌های دشارژ تایید شده بسته باتری مقایسه کنید. اطمینان حاصل کنید که سلول ها، سیم کشی ها، کانکتورها، برد محافظ و محفظه می توانند بار مورد نیاز را تحمل کنند.
حداکثر ابعاد و وزن باتری مجاز را تأیید کنید. نوع اتصال، قطبیت، طول کابل، نقاط نصب و طراحی محفظه نیز باید قبل از تولید انبوه بررسی شود.
تعداد مورد انتظار چرخه شارژ و دشارژ را تحت شرایط تست تعریف شده بررسی کنید. دمای محیط، فرکانس شارژ، مدت زمان ذخیره سازی، لرزش و عواقب قطع برق غیرمنتظره را در نظر بگیرید.
برای تیم های تدارکات، چک لیست زیر می تواند بحث تامین کننده را ساده کند:
شیوه های صحیح شارژ و جابجایی برای حفظ عملکرد باتری لیتیوم یون ضروری است. اگرچه مدار محافظ باتری می تواند خطرات الکتریکی خاص را کاهش دهد، اما نیاز به طراحی سیستم مناسب و عملکرد دقیق را از بین نمی برد.
شارژری را انتخاب کنید که برای ساختار دقیق باتری، پیکربندی سری و محدودیت ولتاژ شارژ طراحی شده است. یک بسته لیتیوم یونی سه سری معمولی معمولاً از محدودیت شارژ 12.6 ولت استفاده می کند که سلول های آن حداکثر ولتاژ شارژ 4.2 ولت دارند. قبل از استفاده، این مقدار را در برگه اطلاعات تایید شده باتری تأیید کنید.
محدوده دمای شارژ و دشارژ مشخص شده توسط سازنده را دنبال کنید. از شارژ باتری خارج از محدوده مجاز، قرار دادن آن در نزدیکی منابع گرما یا قرار دادن آن در معرض نور مستقیم خورشید در محیط بسته خودداری کنید.
یک سیستم مدیریت باتری یا مدار حفاظتی مناسب ممکن است عملکردهایی مانند حفاظت از شارژ بیش از حد، حفاظت از تخلیه بیش از حد، حفاظت در برابر جریان بیش از حد و حفاظت از اتصال کوتاه را ارائه دهد. تعادل سلولی و نظارت بر دما باید با توجه به طراحی و کاربرد در نظر گرفته شود.
سازندگان باتری و طراحان تجهیزات همچنین باید حمل و نقل، ایمنی محصول و الزامات مصرف نهایی را قبل از ارسال یا استقرار یک محصول با باتری ارزیابی کنند.
بسته‌های باتری استاندارد ممکن است برای هر طراحی تجهیزات مناسب نباشند. سفارشی سازی OEM به سازندگان اجازه می دهد تا مشخصات الکتریکی و ساختار فیزیکی باتری را با الزامات نصب محصول هماهنگ کنند.
اطلاعات محصول Yideng توسعه بسته باتری سفارشی شده را برای مشتریانی که به راه‌حل‌های قدرت ویژه برنامه نیاز دارند، توصیف می‌کند. بسته به پروژه و بررسی مهندسی، بحث های سفارشی سازی ممکن است شامل موارد زیر باشد:
این اقدامات به تیم های خرید کمک می کند تا بیش از قیمت واحد اولیه ارزیابی کنند. مشخصات ثابت، حفاظت مناسب، نتایج آزمایش قابل ردیابی و فرآیند سفارشی‌سازی واضح می‌تواند مشکلات یکپارچه‌سازی را در طول تولید کاهش دهد.
قبل از ثبت سفارش انبوه، برگه داده فعلی را درخواست کنید و تأیید کنید که کدام چک کیفیت، اسناد ایمنی و سوابق حمل و نقل برای مدل خاص موجود است. گواهینامه‌ها و گزارش‌های آزمایش باید بر اساس محصول دقیق و بازار مورد نظر تأیید شوند نه اینکه صرفاً از نظر شیمیایی باتری فرض شوند.
3S2P به این معنی است که سه گروه سلولی به صورت سری به هم متصل شده اند و در هر گروه دو سلول به صورت موازی به هم متصل شده اند. این پیکربندی در مجموع از شش سلول استفاده می کند. اتصالات سری ولتاژ را افزایش می دهند، در حالی که اتصالات موازی ظرفیت را افزایش می دهند.
انرژی اسمی آن تقریباً 44.4Wh است که با ضرب 11.1V در 4Ah محاسبه می شود. انرژی قابل استفاده واقعی به شرایط دشارژ، راندمان سیستم، وضعیت باتری و قطع تخلیه مجاز بستگی دارد.
نه. شارژر باید با شرایط شیمیایی باتری، پیکربندی سری، محدودیت ولتاژ شارژ و نیازهای جریان مطابقت داشته باشد. برای بسته های معمولی سه سری لیتیوم یون با سلول های حداکثر شارژ 4.2 ولت، حد معمول شارژ 12.6 ولت است. قبل از اتصال شارژر، مشخصات دقیق را بررسی کنید.
زمان اجرا به میانگین مصرف برق دستگاه بستگی دارد. برآورد اولیه 44.4 وات ساعت تقسیم بر مصرف برق دستگاه بر حسب وات است. به عنوان مثال، یک بار 10 وات، تخمین نظری 4.44 ساعت را قبل از محاسبه تلفات و سایر عوامل عملیاتی ارائه می دهد.
خیر. تمام باتری های لیتیوم یونی قابل شارژ به تدریج در اثر استفاده و قدیمی شدن ظرفیت خود را از دست می دهند. عمر مفید به دما، شرایط شارژ، عمق تخلیه، تقاضای فعلی، ذخیره سازی و ساختار باتری بستگی دارد. شرایط تست چرخه عمر و معیار ظرفیت پایان عمر اعلام شده را از تامین کننده بخواهید.
یدنگ خدمات سفارشی سازی OEM و ODM را برای بسته های باتری، از جمله انتخاب کانکتور، طول کابل، پیکربندی باتری و طراحی محفظه توضیح می دهد. گزینه های موجود، فرآیند نمونه و امکان سنجی فنی را قبل از سفارش با شرکت تأیید کنید.
مشخصات الکتریکی، ابعاد، الزامات تخلیه، عملکردهای حفاظتی، سازگاری شارژ، نتایج آزمایش نمونه، زمان تولید و اسناد حمل و نقل قابل اجرا را تأیید کنید. قبل از تایید مشخصات نهایی تولید، مدارک فنی خاص مدل را درخواست کنید.
بسته باتری لیتیوم یون قابل شارژ 11.1 ولت 4000 میلی آمپر ساعت 18650 3S2P دارای رتبه انرژی اسمی 44.4 وات ساعت و پیکربندی عملی برای تجهیزات الکترونیکی قابل حمل و صنعتی سازگار است. مناسب بودن آن به تطبیق ولتاژ، ظرفیت، تقاضای فعلی، شرایط شارژ، ابعاد و الزامات حفاظتی با کاربرد مورد نظر بستگی دارد.
برای کسب‌وکارهایی که محصولاتی با باتری تولید می‌کنند، یک فرآیند منبع‌یابی قابل اعتماد باید شامل بررسی فنی، اعتبارسنجی نمونه، ارزیابی ایمنی و مشخصات واضح تولید باشد. Yideng نقطه شروعی برای کاوش راه حل های استاندارد و سفارشی بسته باتری لیتیومی فراهم می کند. اگر در حال برنامه ریزی یک محصول جدید هستید یا به بسته باتری متناسب با تجهیزات خود نیاز دارید، جزئیات محصول را بررسی کنید وبا ما تماس بگیریدبرای بحث در مورد ولتاژ، ظرفیت، کانکتور، مسکن و الزامات سفارش خود. Yideng می تواند به شما در ارزیابی پیکربندی باتری مناسب برای پروژه خود کمک کند.
